Камеры абразивоструйные эжекторного типа NowAG, моделей A-80SF, A-100SF, A-120SF, A-140SF, предназначены для абразивоструйной обработки различных поверхностей. К таким видам работ могут относиться: снятие старого ЛКП, матирование стекла, очистка металла от окалины, увеличение шероховатости для улучшения адгезии, дробенаклеп, снятие грата, удаление заусенец после механической обработки.

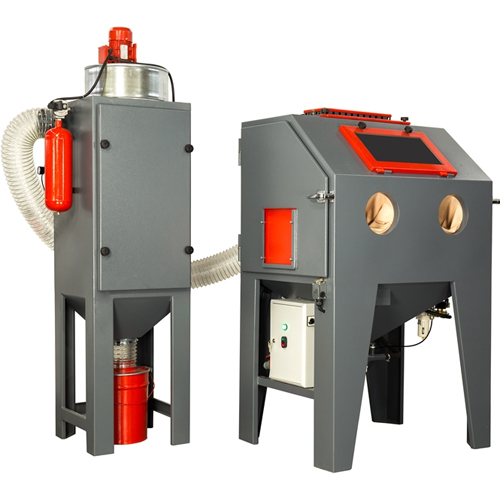

Камеры абразивоструйные эжекторного типа NowAG A-80/100/120/140SF

Для удаления пыли из камеры, получаемой в процессе проведения работ, необходимо подключение к фильтро-вентиляционной установке серии F. Так же возможно подключение к другим внешним устройствам и системам вентиляции.

Технические характеристики

  NowAG A-80SF NowAG A-100SF NowAG A-120SF NowAG A-140SF
Артикул 10105000 10106000 10107000 10108000
Наружные размеры камеры
ШхГхВ, мм
960х740х1560 1160х840х1710 1360х1050х1860 1560х1250х1960
Внутренние размеры камеры
ГхШхВ, мм
673×800×650 773×1000×750 973×1200×850 1173×1400×950
Электроэнергия камеры, кВт 0,1 0,1 0,1 0,1
Электроэнергия фильтр, кВт 0,37 0,55 0,75 0,75
Масса камеры, кг 170 210 260 310

Камера абразивоструйная эжекторного типа NowAG серии A устроена по классическому типу.

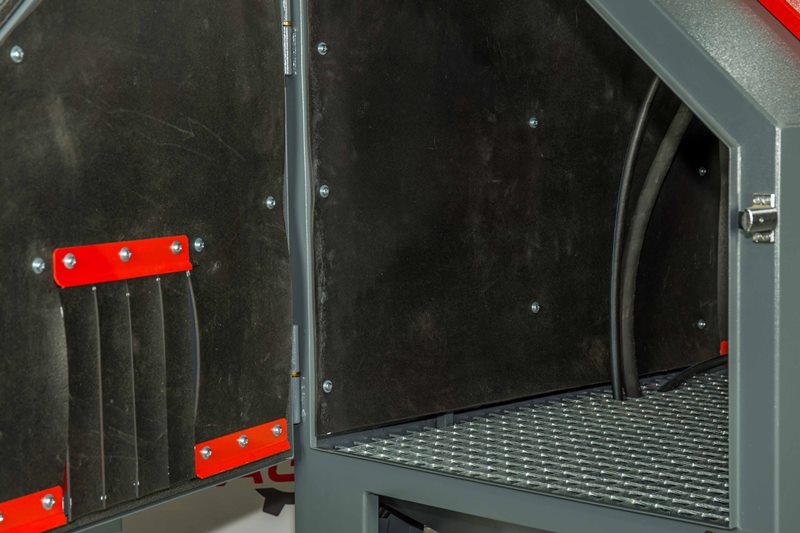

Сухой абразивный материал засыпается в бункер камеры, через открытую боковую дверь, прямо через решетчатый настил.

Эжекторная камера

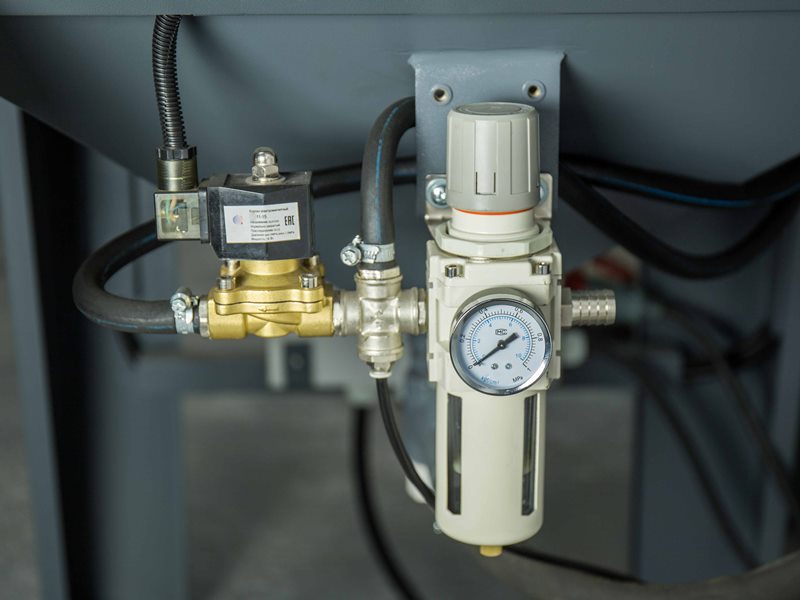

Камера подключается к сжатому воздуху, который потом поступает в блок подготовки сжатого воздуха, с регулятором давления (для разных типов работ), и клапаном подачи сжатого воздуха. После нажатия на педаль управления, сжатый воздух подается в пескоструйный пистолет, в котором создается разряжение и происходит процесс засасывания абразивного материала из дозатора.

Купить камеры NowAG A-80/100/120/140S абразивоструйные эжекторного типа

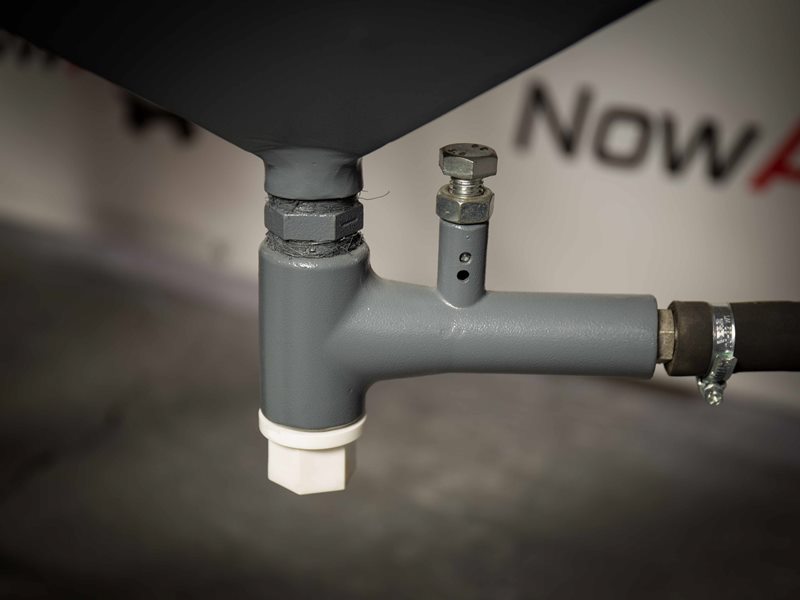

Абразив самотеком поступает в дозатор, где происходит его смешивание с воздухом. В дозаторе образуется воздушно-абразивная смесь, которая и перемещается по струйному рукаву во взвешенном состоянии. Количество подсасываемого воздуха в дозатор регулируется, в зависимости от удельного веса абразива, его размера, а так же установленных сопел в пескоструйном пистолете.

Отвод конденсата

Воздушно-абразивная смесь, по струйному рукаву, поступает в пескоструйный пистолет, где подхватывается потоком сжатого воздуха, разгоняется по струйному соплу и выбрасывается на очищаемую поверхность.

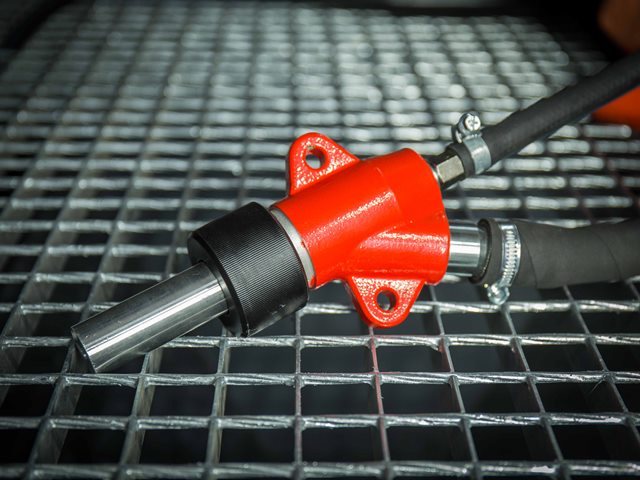

Сопло

Сопла воздушные и пескоструйные, установленные в пистолете, можно менять на другие диаметры. Это сделано для того чтобы оператор имел возможность производить работы малыми количествами воздушно-абразивной смеси (например матирование стекла), либо если имеющийся компрессор не позволяет производить работы на максимальных параметрах.

Ниже приведена таблица, в которой как раз и видны расходы сжатого воздуха на компрессоре, в зависимости от установленных сопел. Хотим обратить внимание, сопла воздушные и струйные установлены в определенном порядке. Воздушное сопло 2 мм установлено в паре со струйным соплом 6 мм. И т.д. Если не соблюдать данный порядок, то всасывание абразивного материала из дозатора либо прекратится, либо значительно ухудшится.

Расход сжатого воздуха, м3/мин

Диаметр струйного сопла

Диаметр воздушного сопла

Давление, МПа

0,3

0,4

0,5

0,6

6

2

0,2

0,25

0,27

0,3

8

3

0,3

0,37

0,47

0,6

10

4

0,6

0,7

0,9

1,2

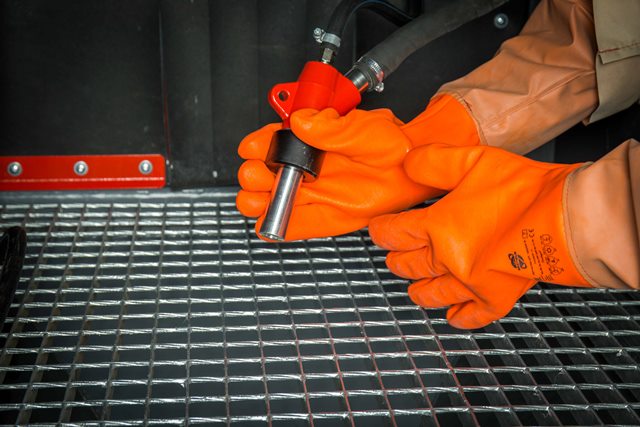

Абразивоструйные перчатки закреплены непосредственно на фронтальной поверхности камеры. Такая конструкция позволяет максимально защитить оператора от вылетающего абразива из камеры, а так же дополнительно герметизирует процесс работ.

NowAG A-80/100/120/140S работа в перчатках

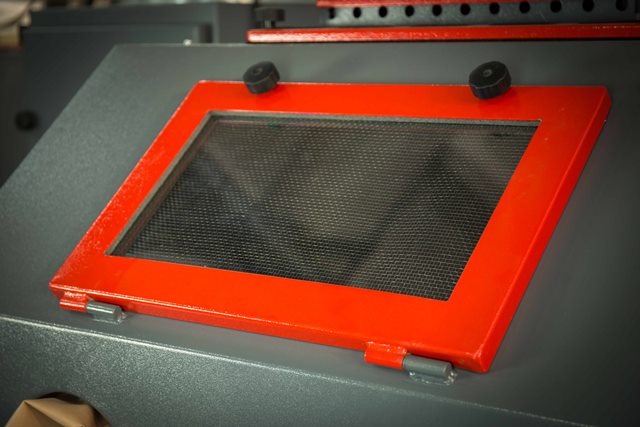

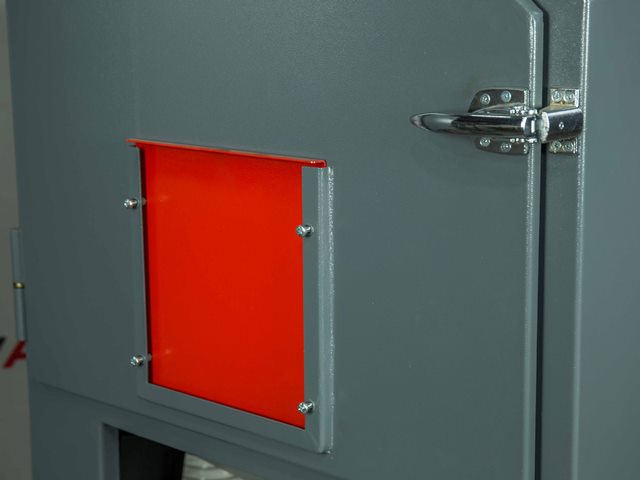

Смотровое окно имеет три слоя защиты. Изнутри установлена металлическая сетка, которая предотвращает падение стекла внутрь камеры, на руки оператора, в случае его разбития. По середине установлено непосредственно само силикатное стекло, толщиною 4 мм. Оно сменное и меняется в процессе работы, по мере ухудшения видимости. И снаружи установлено пластиковое стекло, защищающее лицо оператора, в случае разбития стекла и вылета осколков наружу.

Защитный экран эжекторной кабины

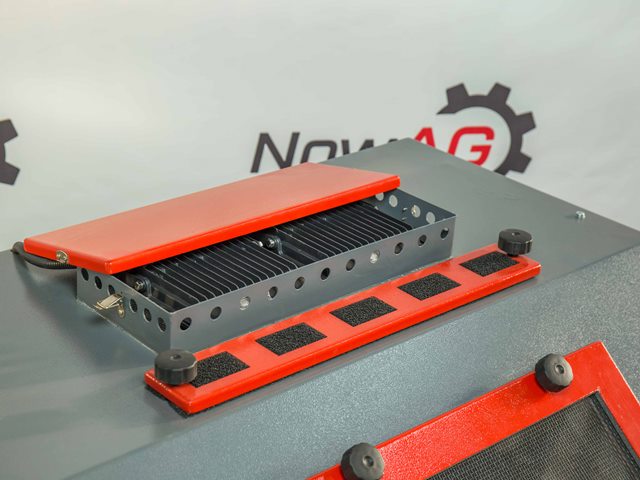

Плафон освещения так же защищен от попадания абразивного материала. Светильник оборудован двумя мощными прожекторами, которые позволяют отлично видеть и контролировать весь процесс проведения работ в мелких деталях.

Плафон освещения так же защищен от попадания абразивного материала

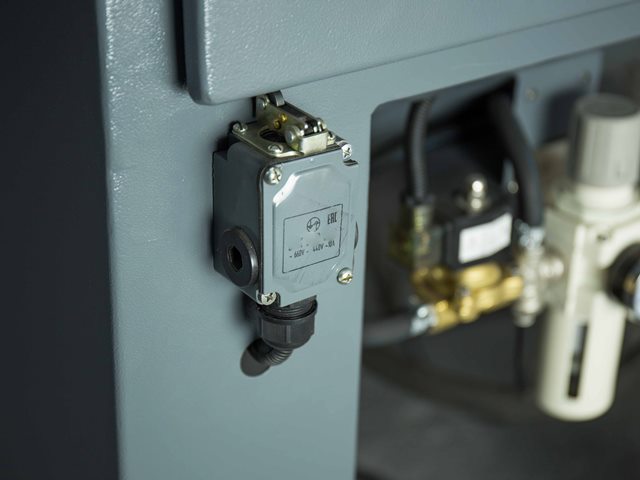

Для защиты персонала, от абразивного материла, камера так же оборудована концевыми выключателями, которые не позволяют производить струйные очистные работы, при открытых дверях.

Концевыми выключателями, которые не позволяют производить струйные очистные работы, при открытых дверях

Камера так же оборудована и дополнительными аксессуарами, которые облегчают процесс проведения работ, а так же расширяют область из их применения.

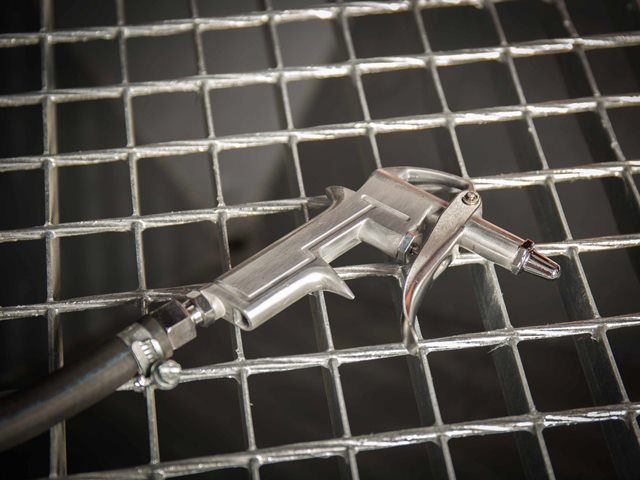

Для обдува обработанных деталей и сдувания абразива с других поверхностей, камера оборудована обдувочным пистолетом.

Обдувочный пистолет NowAG

Боковые проемы, с размерами 200х200 мм, позволяют производить обработку длинномерных изделий, размеры которых не позволяют поместить их целиком внутрь рабочего пространства.

Боковые проемы, с размерами 200х200 мм

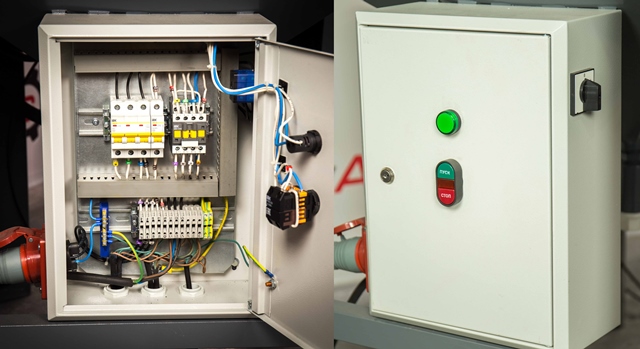

Шкаф управления собран в соответствии с мировыми стандартами, из качественных комплектующих с соблюдением всех мер защиты, исключающих поражение производственного и обсуживающего персонала электрическим током.

Шкаф управления абразивной кабиной NowAG

Фильтр для очистки отработанного воздуха от пыли и частиц абразива NowAG мод.F относится к фильтрам сухого типа, с установленным внутри съемным картриджем, который обдувается изнутри потоком сжатого воздуха, так называемым пневмоударом.

Сменный картридж из полиэстера, специально увеличенной толщины фильтрующего материала, за счет складной гофрированной конструкции имеет большую площадь фильтрации. Для лучшей очистки картриджа, от пыли и грязи, при превмоударе, поверхность картриджа не имеет защитной сетки. За счет этого очистки картриджа происходит более эффективно.

Сменный картридж из полиэстера

Пыль и загрязнения, удаленные с поверхности картриджа, под действием гравитации падают в пылесборник, который можно легко отсоединить, а образовавшиеся отходы утилизировать.

Пылесборник

Очистка картриджа сжатым воздухом происходит посредством накопления воздуха в ресивере и через импульсный клапан, большого проходного сечения, кратковременного выброса внутрь картриджа. Частота и длительность импульса регулируется электромагнитным реле. Давление обдува регулируется регулятором давления, что исключает разрывы фильтровального материала, из за избыточного давления воздуха.

Импульсный клапан

Сверху корпуса фильтра установлен радиальный вентилятор, который создает разряжение воздуха, посредством которого из камеры удаляется пыль и не пригодные частицы. Объем удаляемого воздуха регулируется заслонкой, установленной на всасывающем патрубке.

Радиальный вентилятор

Информация для заказа

Модель Описание
Камера A-80SF Камера абразивоструйная эжекторного типа с фильтром
Камера A-100SF Камера абразивоструйная эжекторного типа с фильтром
Камера A-120SF Камера абразивоструйная эжекторного типа с фильтром
Камера A-140SF Камера абразивоструйная эжекторного типа с фильтром
