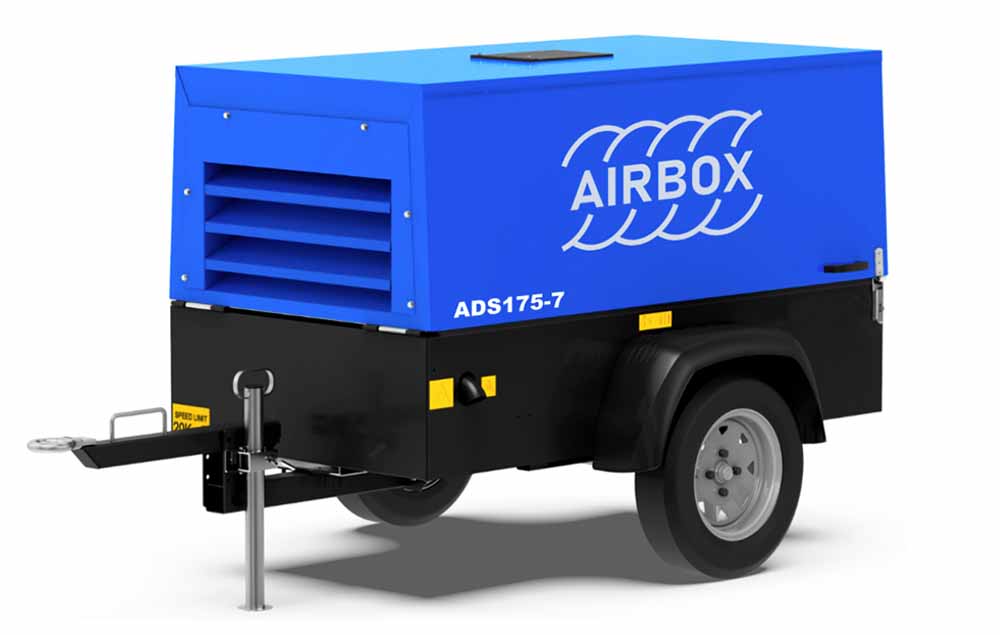

<<Дизельный компрессор AirBox ADS175-7Производительность 5 м3/мин, 7 бар
Базовое исполнение компрессорной станции
Компрессор имеет одноступенчатый винтовой маслозаполненный компрессорный элемент, приводимый в движение от дизельного двигателя марки Kubota. Установка смонтирована на прочном основании, закрыта всепогодным и шумопоглощающим кожухом, который легко открывается для доступа к обслуживаемым элементам и узлам. Кожух и рама компрессора оцинкованы и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через три 3/4" выходных патрубка. Компрессор поставляется заправленный маслами, охлаждающей жидкостью, комплектуется аккумуляторной батареей и полностью готовым к эксплуатации.
Системы управления и контроля
Управление осуществляется клапанами, реагирующими на изменение рабочего давления в маслосепараторе. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления, снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребляемому и сокращает расход топлива. Рабочее давление устанавливается регулировочным клапаном.
Система управления обеспечивает предупреждение и, если не была устранена причина, то аварийный останов компрессора в случае следующих причин: высокой температуры воздуха на выходе из компрессора, низкого давления моторного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя.
Шасси
Нерегулируемое по высоте, без тормозов с прицепным кольцом и опорной ногой.
Система запуска при минусовых температурах
Дополнительным преимуществом является наличие системы холодного старта, который включает в себя: свечи накаливания в каждом цилиндре двигателя, термостат с короткий цикл компрессорного масла, синтетические компрессорное и моторные масла GENOIL- и усиленная аккумуляторная батарея. Все это позволяет машине работать при -20°C, и гарантированно запускаться при -15°C.
Технические характеристики
Компрессор
| Тип | Винтовой маслозаполненный. Винтовая пара производства Atlas Copco |
| Модель | ADS175-7 |
| Рабочее избыточное давление | 7 бар |
| Производительность | 5,0 м³/мин |
| Число ступеней сжатия | 1 шт |
| Емкость масляной системы компрессора | 8,0 л |
| Вынос масла на 100% мощности | менее 5 мг/м³ |
| Выходной патрубок диаметром 3/4" | 3 шт. |
Габариты и вес
| Длина (на шасси) х Ширина х Высота (на шасси) | 2702 x 1346 x 1311 мм |
| Длина (без шасси) х Ширина х Высота (без шасси) | 1848 х 1040 х 1154 мм |
| Вес рабочий (на шасси) | < 750 кг |
| Вес рабочий (без шасси) | < 650 кг |
Двигатель
| Тип | дизельный |
| Модель | Kubota V 1505 T |
| Охлаждение | жидкостное |
| Число цилиндров | 4 |
| Диаметр цилиндра | 78 мм |
| Ход поршня | 78,4 мм |
| Рабочий объем двигателя | 1,498 л |
| Мощность на нормальной скорости двигателя | 32,5 кВт |
| Скорость вращения вала нормальная и максимальная | 3000 об/мин |
| Скорость вращения вала на холостом ходу | 1850 об/мин |
| Коэффициент загрузки | 100% |
| Емкость масляной системы | 5,5 л |
| Емкость системы охлаждения | 7,2 л |
| Емкость топливного бака | 67 л |
Условия эксплуатации
| Минимальное рабочее давление | 2 бар |
| Максимальное давление в ресивере | 8,8 бар (компрессор не загружен, выходной клапан закрыт) |
| Максимальная рабочая температура окружающей среды (с охладителем/без охладителя) | + 45/50°C |
| Минимальная температура гарантированного запуска | - 15°C |
| Максимальная высота эксплуатации над уровнем моря | - |
Сертификаты, справки и документация
- Декларация Соответствия ТР ТС.
- Инструкция по эксплуатации на русском языке.
- Каталог запасных частей на английском языке.
