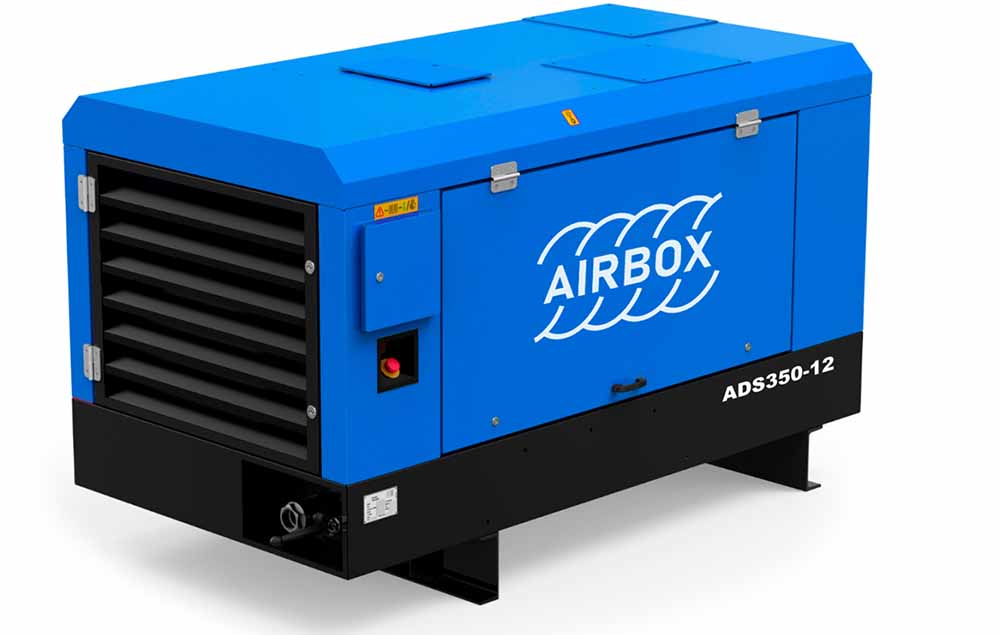

<<Дизельный компрессор AirBox ADS350-12Производительность 10 м3/мин, 12 бар
Базовое исполнение компрессорной станции
Компрессор имеет одноступенчатый винтовой маслозаполненный компрессорный элемент, приводимый в движение от дизельного двигателя марки Cummins. Установка смонтирована на прочном основании, закрыта всепогодным и шумопоглощающим кожухом, который легко открывается для доступа к обслуживаемым элементам и узлам. Кожух и рама компрессора оцинкованы и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через один 1,5" и один 3/4" выходных патрубка. Компрессор поставляется заправленный маслами, охлаждающей жидкостью, комплектуется аккумуляторной батареей и полностью готовым к эксплуатации.
Системы управления и контроля
Управление осуществляется клапанами, реагирующими на изменение рабочего давления в маслосепараторе. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления, снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребляемому и сокращает расход топлива. Рабочее давление устанавливается регулировочным клапаном.
Система управления обеспечивает предупреждение и, если не была устранена причина, то аварийный останов компрессора в случае следующих причин: высокой температуры воздуха на выходе из компрессора, низкого давления моторного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя.
Шасси
Нерегулируемое по высоте, без тормозов с прицепным кольцом и опорной ногой.
Система запуска при минусовых температурах
Дополнительным преимуществом является наличие системы холодного старта, который включает в себя: свечи накаливания в каждом цилиндре двигателя, термостат с короткий цикл компрессорного масла, синтетические компрессорное и моторные масла и усиленная аккумуляторная батарея. Все это позволяет машине работать при -20°C, и гарантированно запускаться при -15°C.
Технические характеристики
Компрессор
| Тип | Винтовой маслозаполненный. Винтовая пара производства Atlas Copco |
| Модель | ADS350-12 |
| Рабочее избыточное давление | 12 бар |
| Производительность | 10,0 м3/мин |
| Число ступеней сжатия | 1 шт |
| Емкость масляной системы компрессора | 25,0 л |
| Вынос масла на 100% мощности | менее 5 мг/м3 |
| Выходной патрубок диаметром 1,5" и 3/4" | 1 шт. и 1 шт. |
Габариты и вес
| Длина (на шасси) х Ширина х Высота (на шасси) | 2862 x 1785 x 1915 мм |
| Длина (без шасси) х Ширина х Высота (без шасси) | 2250 х 1300 х 1560 мм |
| Вес рабочий (на шасси) | 1650 кг |
| Вес рабочий (без шасси) | 1400 кг |
Двигатель
| Тип | дизельный |
| Модель | Cummins 4BTAA3.9-C125 |
| Охлаждение | Жидкостное |
| Число цилиндров | 4 |
| Диаметр цилиндра | 102 мм |
| Ход поршня | 120 мм |
| Рабочий объем двигателя | 3,9 л |
| Мощность на нормальной скорости двигателя | 93 кВт |
| Скорость вращения вала нормальная и максимальная | 2500 об/мин |
| Скорость вращения вала на холостом ходу | 1400 об/мин |
| Емкость масляной системы | 9,5 л |
| Емкость системы охлаждения | 22 л |
| Емкость топливного бака | 185 л |
Условия эксплуатации
| Минимальное рабочее давление | 3,5 бар |
| Максимальное давление в ресивере | 12,0 бар (компрессор не загружен, выходной клапан закрыт) |
| Максимальная рабочая температура окружающей среды (с охладителем/без охладителя) | + 45/50°C |
| Минимальная температура гарантированного запуска | - 15°C |
| Максимальная высота эксплуатации над уровнем моря | - |
Сертификаты, справки и документация
- Декларация Соответствия ТР ТС.
- Инструкция по эксплуатации на русском языке.
- Каталог запасных частей на английском языке.
