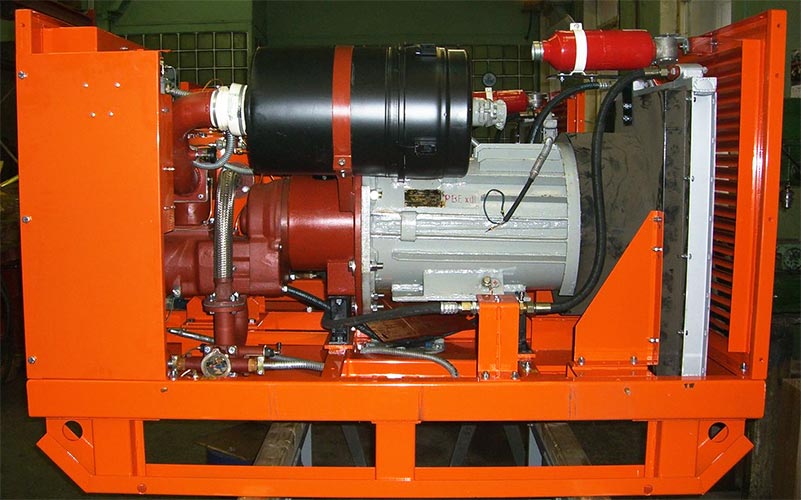

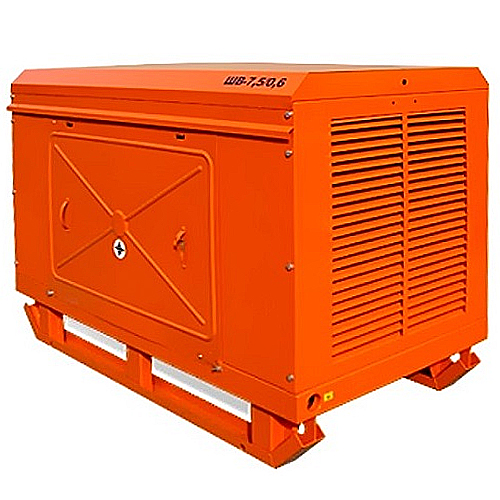

<<Компрессор ЗИФ ШВ 7,5/0,6
Шахтные компрессорные станции серии ЗИФ-ШВ с винтовым маслозаполненным компрессором АРМ20 предназначены для снабжения сжатым воздухом пневматических инструментов и приводов механизмов в подземных выработках шахт, опасных по газу и пыли, в том числе в тупиковых подготовительных выработках (модель ЗИФ-ШВ 7,5/0,6Т) и надшахтных зданиях, в которых "Правилами безопасности в угольных шахтах" (ПБ 05-618-03) допущено применение электрооборудования в исполнении "РВ", и работы в продолжительном режиме (S1) и повторно-кратковременном режиме (S3) при питании тормозных устройств шахтных подъемных машин.
Модель ЗИФ-ШВ 7,5/0,6Т дополнительно оборудована автономной системой метанометрии и системой порошкового пожаротушения с противопожарными датчиками защиты. Кроме того на станции установлен вентилятор с фрикционной искробезопасностью.
Исполнение станций - на салазках для перемещения по неподготовленному грунту. Малые габариты станции позволяют транспортировать ее к месту эксплуатации в стандартной шахтной вагонетке.
Условия эксплуатации: приводной электродвигатель станции Nдв=45 кВт допускает эксплуатацию станции в режимах S1, а также S3, ПВ=40%, согласно ГОСТ 183-74. Станции выполнены в климатическом исполнении "У" категории размещения 5 по ГОСТ 15150-69, работоспособны при температуре окружающего воздуха от минус 5 до плюс 40 °C.
| Характеристики | ЗИФ-ШВ 7,5/0,6 |
| Тип | электрическая |
| Двигатель | 3ВР200L2У2,5, асинхронный, трехфазный электро- двигатель с короткозамкнутым ротором, взрыво- безопасный, рудничный, монтажного исполнения IM-2001, со встроенными датчиками тепловой защиты КЭМЗ |
| Мощность электродвигателя, кВт | 45 |
| Производительность, м3/мин. | 7,5 |
| Номинальное рабочее давление, МПа | 0,6 (допускается 0,8) |
| Диапазон рабочих температур,°C | от минус 5 до +40 |
| Уровень шума, ДБа | 85 |
| Частота вращения вала, об/мин. | 3000 |
| Напряжение, В | 380;660 или 660;1140 |
| Смазка компрессора | циркуляционная под давлением |
| Регулирование производительности | автоматическое, перекрытием дроссельного клапана |
| Количество заливаемого масла | 16 |
| Питание от сети | напряжением 380+10%В, частотой 50 Гц |
| Пост управления | ПВК-21У5 |
| Воздушный фильтр | двухступенчатый: 1 ступень - комбинированный с масляной ванной, 2 ступень - сухой картонный с циклоном очистки |
| Система пожаротушения | нет |
| Вариант исполнения | на салазках |
| Габариты, ДхШхВ, мм | 1850х1000х1306 |
| Масса, кг | 1000 |
