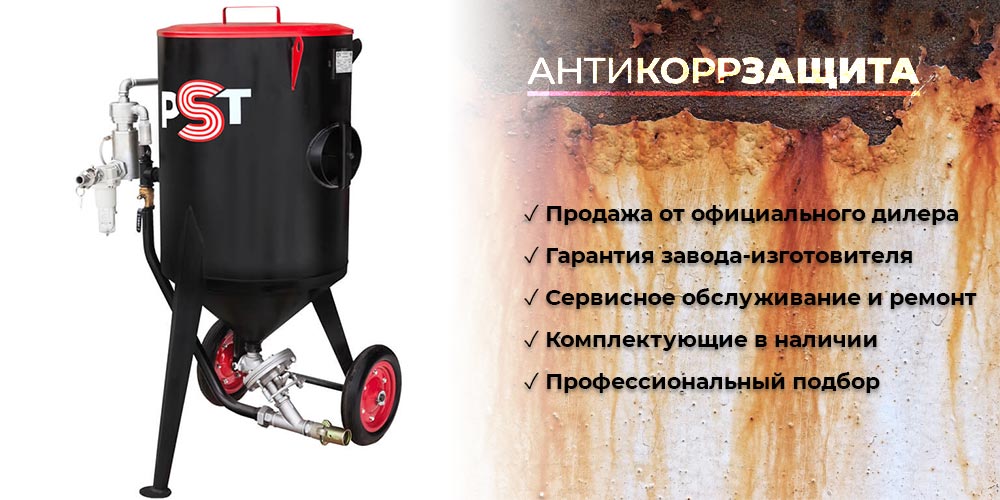

<<Пескоструйный аппарат PST-25 с фильтром и КПДУ
Пескоструйный аппарат PST-25 с фильтром и КПДУ.
Назначение пескоструйного аппарата напорного типа PS-25 PST с фильтром и КПДУ
Установка абразивоструйная серии PST-25 с фильтром и КПДУ применяется для пескоструйной обработки с высокой скоростью, воздушно-пескоструйным способом внутренних и наружных поверхностей от ржавчины, окалины, краски, различного рода загрязнений, обезжиривания поверхностей, ремонта зданий и сооружений.
Одной из самых распространенных сфер использования абразивоструйной техники является один из этапов подготовки металлических, бетонных, деревянных, каменных или кирпичных поверхностей перед окраской. Многолетний опыт поставки пескоструйного оборудования показал, что срок службы поверхностей, обработанных данным способом, увеличивается в несколько раз.
Технические характеристики пескоструйного аппарата PS-25 PST с фильтром и КПДУ
Наименование | Характеристики |
Объем засыпаемого абразива, л | 25 |
Объем ресивера, л | 31 |
Производительность по очистке поверхности, м2/ч | 4-15 |
Рабочее давление сжатого воздуха, МПа (кгс/см2), не более | 0,35-1 |
Размер частиц абразивного материала, мм | 0,1 – 2,5 |
Длина напорного рукава, м, не более | 10 |
Внутренний диаметр напорного рукава, мм ±1,25 мм | 25 |
Масса (без абразивного материала), кг, не более | 46 |
Габаритные размеры, мм, не более (высота х длина х ширина) | 970х800х680 |
Размер ресивера, мм | ø335*560 |
Расход PST-25 с фильтром и КПДУ абразивного материала и воздуха в зависимости от диаметра сопла и давления воздуха в форсунке
ДИАМЕТР СОПЛА |
ДАВЛЕНИЕ ВОЗДУХА, КГС/СМ2 |
||||||
|
3,5 |
4,2 |
5,0 |
5,6 |
6,3 |
7,0 |
|
6 |
1,3 122 |
1,5 142 |
1,7 161 |
1,9 185 |
2,1 204 |
2,5 239 |
м3/мин кг/час |
8 |
2,2 213 |
2,5 243 |
2,9 275 |
3,3 305 |
3,6 336 |
4,2 409 |
м3/мин кг/час |
10 |
3,0 303 |
3,6 348 |
4,0 393 |
4,6 436 |
5,0 478 |
5,6 545 |
м3/мин кг/час |
12 |
4,9 488 |
5,7 562 |
6,6 626 |
73 643 |
8,1 715 |
8,9 900 |
м3/мин кг/час |
Комплектация пескоструйного аппарата PS-25 PST с фильтром и КПДУ
В базовый комплект поставки установки входят:
- установка PS-25 PST в сборе
- фильтр-влагомаслоотделитель
- клапан пневматический дистанционного управления «КПДУ»
- соединение быстросъёмное для подключения сжатого воздуха
- соплодержатель
- сцепление байонетное SFT
- Паспорт установки, руководство по эксплуатации
- Паспорт сосуда, работающего под давлением
- копия обоснование безопасности
- Упаковочный лист
Дополнительно поставляемые комплектующие:
- соединение быстросъемное CQT
- рукав абразивоструйный напорный
- сопло абразивоструйное
- фильтр очистки воздуха для дыхания оператора ФД-1
Фильтр-влагомаслоотделитель
Применяется для отделения влаги и масла из потока сжатого воздуха подаваемого на абразивоструйную установку.
Увлажнение абразива может повлечь забивание дозаторов и абразивоструйных рукавов, а также стать причиной слипания частиц абразива. Это неизбежно ведет к снижению эффективности обработки, а также значительному расходу абразива и росту эксплуатационных расходов.
Применение фильтра актуально в следующих случаях:
- при использовании старых моделей компрессоров
- если работы проводятся в условиях низких температур
- при расположении компрессора на значительном удалении от пескоструйной установки
Клапан пневматический дистанционного управления «КПДУ»
Позволяет оператору на расстоянии включать и отключать подачу сжатого воздуха на абразивоструйную установку.
Дистанционное управление применяется для управления подачей сжатого воздуха в аппарат с одновременным управлением функцией стравливания воздуха из аппарата. Стравливание воздуха из бака аппарата происходит через глушитель, который входит в комплект поставки.
Назначение пескоструйного аппарата напорного типа PS-25 PST с фильтром и КПДУ
Установка абразивоструйная серии PST-25 с фильтром и КПДУ применяется для пескоструйной обработки с высокой скоростью, воздушно-пескоструйным способом внутренних и наружных поверхностей от ржавчины, окалины, краски, различного рода загрязнений; обезжиривания поверхностей; ремонта зданий и сооружений. Одной из самых распространенных сфер использования абразивоструйной техники является один из этапов подготовки металлических, бетонных, деревянных, каменных или кирпичных поверхностей перед окраской. Многолетний опыт поставки пескоструйного оборудования показал, что срок службы поверхностей, обработанных данным способом, увеличивается в несколько раз.
Дозаторы подачи абразивного материала для PS-25 PST с фильтром и КПДУ
Для эффективной обработки и оптимального дозирования расхода абразива напорные абразивоструйные установки линейки STANDARD серии PST производятся с шиберными и универсальными дозаторами регулировки подачи абразивного материала.
Дозатор шиберного типа
Эффективен в работе с легкими абразивами – электрокорундом, разными шлаками и песком. Дозатор, благодаря своему устройству, способствует вводу в пневмопоток абразива в равном количестве, что позволяет поддерживать однородность и стабильность потока. Эффективность обработки при этом возрастает.
Универсальный дозатор (линейка PREMIUM)
Используется для работы с любыми абразивными материалами, прекрасно подойдет для работы с тяжелыми и твердыми абразивами, такими как колотая стальная или чугунная дробь.
Абразивный материал для пескоструйного аппарата PS-25 PST с фильтром и КПДУ
- дробь чугунная или стальная по ГОСТ 11964-81 (при использовании универсального затвора)
- шлифовальный материал по ГОСТ 3647-80
- стальной песок марки СП-17 с размером фракций зерна 0,4-1,6 мм.
Где используется пескоструйный аппарат PS-25 PST с фильтром и КПДУ
Одной из самых распространенных сфер использования пескоструйной техники является один из этапов подготовки металлических, бетонных, деревянных, каменных или кирпичных поверхностей перед окраской. Многолетний опыт поставки пескоструйного оборудования показал, что срок службы поверхностей, обработанных данным способом, увеличивается в несколько раз.
Наиболее активное применение пескоструйная обработка нашла в следующих областях:
- судостроение при очищении больших поверхностей корабельных днищ и других компонентов
- вагоностроение при осуществлении подготовки объектов под окраску, проведении ремонтных работ
- мостостроение
- очищение газопроводов и нефтепроводов
- строительство и реконструкция зданий
- автомобильная сфера
Технические характеристики
Категория : 25 литров |
Производитель : PST «Пневмостройтехника»
|
Тип : Напорный
|
Производительность (м2/час) : 4-15
|
Комплектация : с фильтром и КПДУ
|
Диапазон рабочего давления (бар) : 3,5-10
|
Расход воздуха (м3/мин) : 3,5-5,2
|
Объём бункера (л) : 25
|
Расход абразива (кг/час) : 122-545
|
Масса (кг) : 62
|
Артикул : PST-25-3
|
