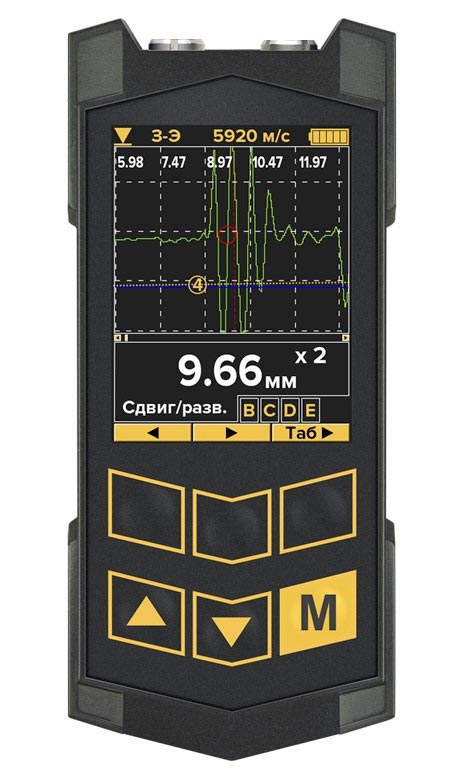

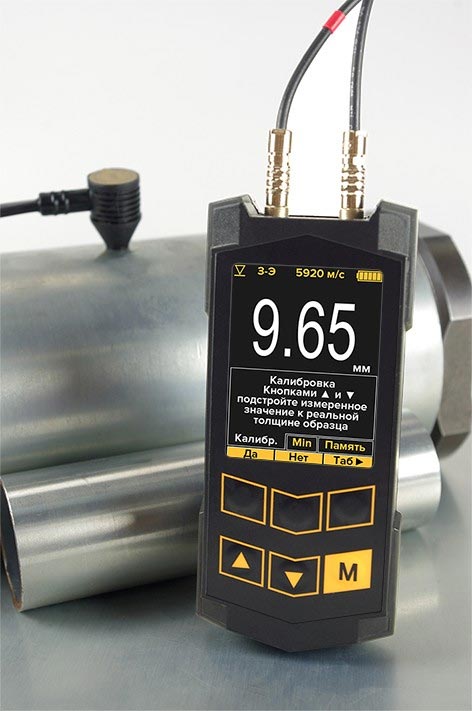

<<Толщиномер металлов и пластиков Константа Булат 3
Назначение
Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.
Варианты исполнения толщиномера Булат 3
Характеристики |
Б3 |
||
Возможность измерения толщины металла под покрытием |
В режимах |
||
Диапазон контролируемых толщин (по стали) Т, мм |
0,25*–300 |
||
Диапазон контролируемых толщин (для базового комплекта) Т, мм |
0,5–300 |
||
Наличие А-скана |
да |
||
Наличие В-скана |
да |
||
Наличие памяти результатов измерения |
да |
||
Возможность передачи данных в компьютер |
да |
||
Состав базового комплекта: |
|||
Преобразователи: |
Преобразователь П112-5-10/2-Е (1шт.) и преобразователь П112-10-6/2-А (1 шт.) |
||
Зарядное устройство |
1
|
||
Кабель USB-A/miniUSB |
1 |
||
Кейс |
1 |
||
* с совмешенным преобразователем с линией задержки.
Примечание. Прибор может комплектоваться любым количеством дополнительных преобразователей (из перечня приведенного в РЭ).
Отличительные особенности
- использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -30 до +50 °C;
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C);
- автоматическая программно-аппаратная установка нуля преобразователей;
- цветной высококонтрастный графический дисплей TFT 2,4”, 320x240 пискселей;
- возможность графического отображения ЭХО-сигнала в режиме А-скан;
- наличие функции В-скана;
- возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);
- возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);
- автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
- возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
- габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
- возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Технические характеристики
Диапазон измеряемых толщин (по стали)* Т, мм: |
|
– с раздельно-совмещенными преобразователями общего назначения |
0,5–300 |
– со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) |
0,6–100 |
– с совмещенными преобразователями (с линией задержки) |
0,25–10 |
Скорость распространения ультразвука, м/с |
1000–9999 |
Дискретность измерений, мм |
0,1; 0,01 |
Основная погрешность измерения по диапазонам Т, мм, не более: |
|
– Т = 0,25–10 |
± (0,005Т+0,05) |
– Т = 10–300 |
± (0,01Т+0,1) |
Габаритные размеры, мм |
120 × 57 × 20 |
Питание: LiIon аккумулятор, В |
3,7 |
Диапазон рабочих температур для прибора (базовый), °C |
-30 …+50 |
Диапазон рабочих температур для преобразователей (базовых), °C |
-50 … +80 |
Диапазон рабочих температур для преобразователей (высокотемпературных), °C |
до 150 (при длительном контакте) |
Время непрерывной работы, ч, не менее |
9 |
Масса прибора, г |
не более 150 |
Количество результатов измерений, сохраняемых в памяти |
100000 |
Количество А- и В- сканов, сохраняемых в памяти |
500 |
Комплект поставки
- блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
- дополнительные преобразователи (по заказу);
- руководство по эксплуатации с методикой поверки;
- кабель связи с компьютером (USB - mini-USB);
- программа обработки информации для компьютера;
- зарядное устройство;
- юстировочный образец (6 мм);
- кейс.
