<< Как рассчитать винтовой компрессор для цеха: расход, давление и запас

В цехе подключили второй инструмент — и первый начал работать слабее. Манометр на ресивере при этом может показывать привычное давление. В такой ситуации новая, более мощная машина не всегда решает проблему: ограничением бывают магистраль, фильтр, утечка или неправильно оцененная одновременная нагрузка. Разберем, какие данные нужны для осмысленного подбора винтового компрессора.

Давление и производительность — разные требования

Давление показывает, при каких условиях способен работать инструмент. Производительность — сколько воздуха компрессор подает за единицу времени. Сравнивать нужно расход, приведенный к одинаковым условиям, при нужном рабочем давлении. Уточняйте, указана ли фактическая подача на выходе, FAD, или другой показатель. Сопоставление литров в минуту на всасывании с расходом пневмоинструмента без учета условий дает ошибочный результат.

В официальном каталоге Comprag A-серии для A15 мощностью 15 кВт приведены разные исполнения: 2,3 м³/мин при 8 бар, 1,9 м³/мин при 10 бар и 1,5 м³/мин при 13 бар. Для A11 мощностью 11 кВт — соответственно 1,6; 1,4 и 1,3 м³/мин. Поэтому запрос «нужен компрессор 15 кВт» еще не определяет нужную поставку. Эти строки каталога относятся к указанным исполнениям, а не к обещанию получить любую подачу простой перенастройкой одной машины.

Составьте таблицу потребителей

Запишите каждый пост отдельно. Расход берите из паспорта оборудования, а продолжительность и совпадение циклов — из наблюдений за процессом. Особенно внимательно проверьте продувку и периодические импульсные операции: небольшой средний расход может скрывать заметный пик.

Это учебный пример с заданными расходами, не характеристики конкретных инструментов. По среднему потреблению получается 0,87 м³/мин, но при одновременной работе требуется 1,25 м³/мин. Если для предварительного расчета заложить условные 20% на развитие и неопределенность, получим 1,25 × 1,20 = 1,50 м³/мин. Такой процент не является универсальной нормой: окончательный запас определяют по графику нагрузки, измеренным утечкам, потреблению осушителя и планам расширения.

Проверьте давление в рабочей точке

Измерение перед закрытым инструментом не показывает потери при расходе. Сравните давление у компрессора и у работающего потребителя при типичной загрузке. Если разница заметно возрастает с подключением второго поста, проверьте сечение труб, длину шлангов, быстросъемные соединения и состояние фильтров. Для диагностики полезно записать время, число работающих постов и оба показания — так проблема становится воспроизводимой.

Не повышайте уставку всей станции только для компенсации одного узкого соединения. Сначала установите причину потери давления и согласуйте решение с поставщиком. Предельные давления ресивера, арматуры, осушителя и потребителей должны соответствовать проекту и паспортам.

Пример подбора из каталога Atlas Copco

В каталоге Air Line Infrastructure 2023 приведён пример: расход инструмента 10 л/с, требуемая длина рукава 7 м. По диаграмме выбран внутренний диаметр 10 мм. Условия диаграммы — давление на входе 7 бар, потеря 0,2 бар и два штуцера. Это конкретная расчётная ситуация; она не означает, что рукав 10 мм подходит для любой длины и любого потребителя.

Если в реальной линии есть дополнительные переходники, распределитель или катушка, их потери нужно учитывать отдельно. Нельзя автоматически удвоить длину и считать, что прежнее решение останется пригодным. Проверяют характеристики всего тракта, а не только прямого участка.

Литры в секунду, литры в минуту и кубометры

Пересчёт: л/мин = л/с × 60; м³/мин = л/мин ÷ 1000. Но одинаковые единицы ещё не делают две характеристики сопоставимыми: уточните, к каким условиям приведён объём и как определён расход. Для компрессора важна фактическая подача при требуемом давлении, а не произвольно выбранное число из рекламного описания.

Что меняет внутренний диаметр

Площадь круглого прохода S = πd²/4. Для внутреннего диаметра 6 мм она равна примерно 28,3 мм², для 10 мм — 78,5 мм², для 13 мм — 132,7 мм². Это геометрия, а не готовый расчёт расхода: увеличение площади в 2,78 раза между 6 и 10 мм не означает такого же увеличения производительности инструмента. На результат влияют длина, давление, расход и местные сопротивления.

Особенно важно не путать внешний размер шланга с проходом. У двух изделий одинакового наружного диаметра могут отличаться толщина стенки и внутренний канал. По фотографии бухты достоверно подобрать рукав нельзя — нужна маркировка или паспорт.

Что дает ресивер и как читать A, AR, ARD

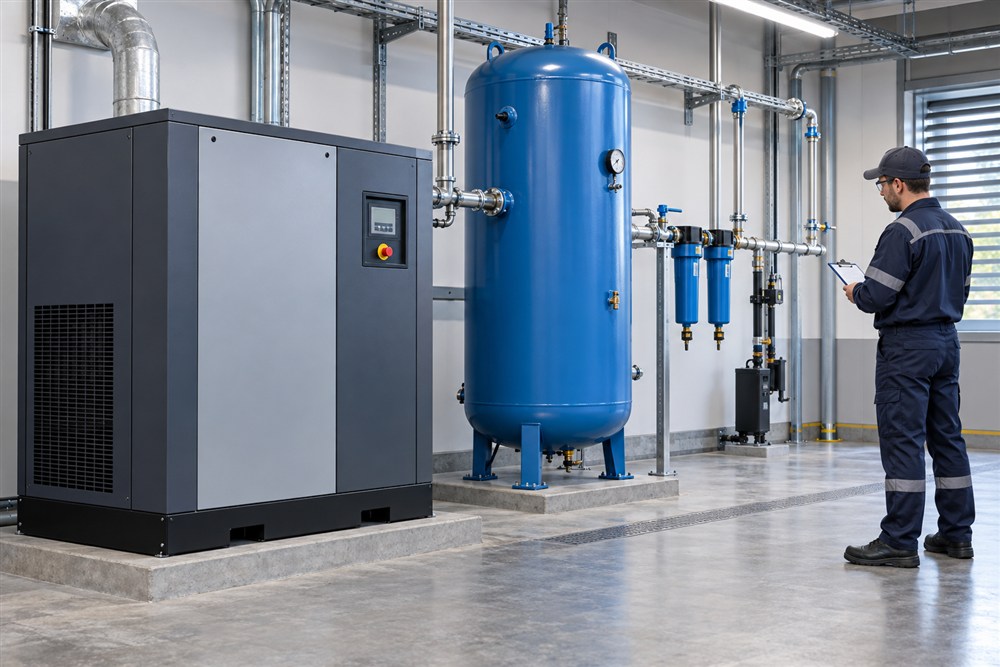

Ресивер запасает воздух и помогает сглаживать кратковременные колебания. Если потребление длительно превышает подачу, запас постепенно заканчивается — емкость не заменяет недостающую производительность. В линейке Comprag обозначение A относится к отдельной установке, AR — к варианту с ресивером, ARD — с ресивером и рефрижераторным осушителем. Комплектацию, объем и давление нужно сверять по конкретному артикулу, особенно при сравнении предложений разных поставщиков.

История инженера: зачем проверять даже новую сеть

В опубликованном Atlas Copco кейсе Eakin Healthcare инженер по обслуживанию Эдвард Нортон участвовал в подборе нового безмасляного компрессора для растущего производства в Северной Ирландии. После установки предприятие дополнительно заказало поиск утечек. По сообщению поставщика, обследование выявило потенциал снижения энергетических затрат более чем на 4000 фунтов в год. Источник — Atlas Copco, 27 февраля 2024 года.

Это опубликованный поставщиком опыт другого предприятия; указанная сумма не является прогнозом для вашего цеха. Полезный для покупателя вывод: результат зависит от системы целиком, и замена компрессора не отменяет проверки трубопроводов и соединений.

Как сравнивать предложения по стоимости эксплуатации

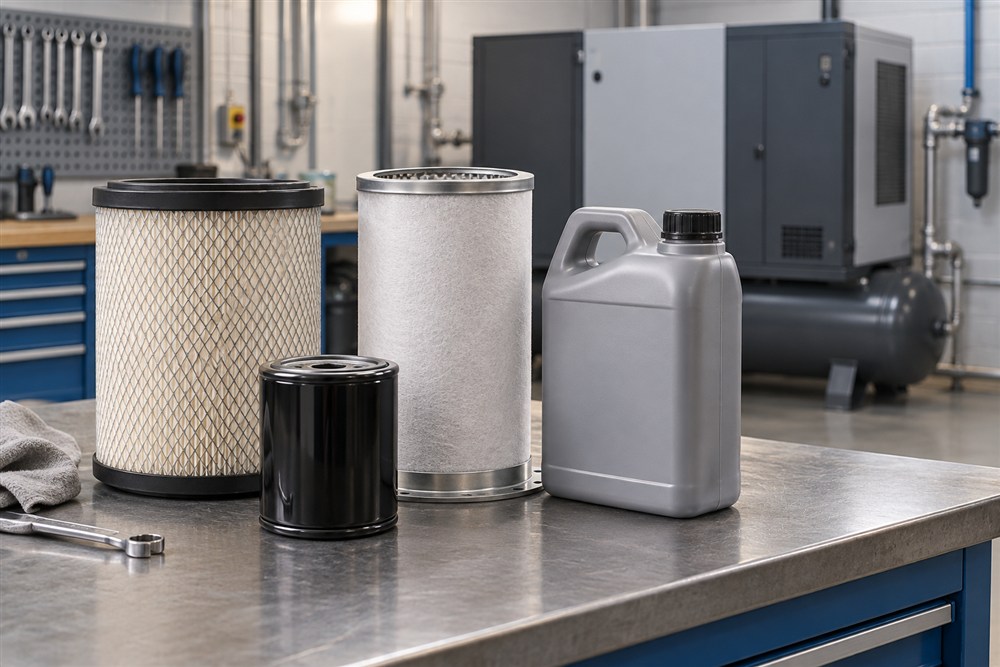

Попросите расчет для одинакового годового графика работы. Отдельно учитывайте потребление под нагрузкой и на холостом ходу, обслуживание, фильтры, масло для маслозаполненной машины, осушение и возможные простои. Условное снижение средней потребляемой мощности на 2 кВт при 2000 часах работы означает 4000 кВт·ч в год. Денежный результат равен этому значению, умноженному на ваш тариф; это формула для оценки, а не обещание экономии определенной модели.

Что отправить специалисту АКЗ

• Перечень потребителей с паспортным расходом и требуемым давлением.
• Число смен, длительность циклов и одновременную загрузку.
• Схему сети, расстояние до дальнего поста, доступное питание.
• Температуру помещения, требования к воде, маслу и частицам в воздухе.
• Планы расширения и допустимую длительность остановки на обслуживание.

АКЗ подбирает компрессоры и воздухоподготовку для предприятий Перми и Пермского края. Как официальный дилер представленного оборудования, поможем согласовать комплектацию, гарантию и сервис. Перед покупкой отправьте исходные данные: это надежнее выбора только по мощности двигателя.

Источники проверены 19 сентября 2026 года. Числа в учебных примерах не заменяют проектный расчет.
